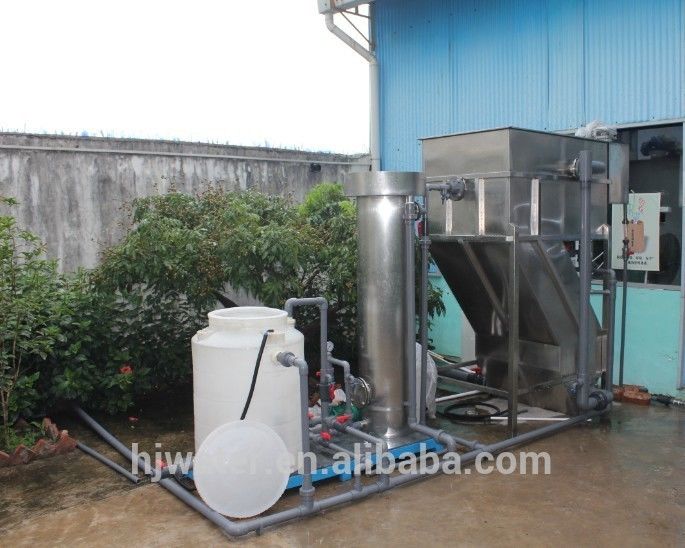

Hongjun Water Sedimentation Pool/Settlement Tank/Flocculation&Sedimentation HJ-RS9

I Overview

The entire integrated device composes of two main parts, the grid rotational flow reactor, fast inclined tube

settler and gravity valveless filter.

1. A  Flocculation dosing device to make the flocculating agent go through and  mix into the raw water within

the mixing pipe. Then the dosed water enter the reacting tank of the integrated higheffected filtering device . There through multistage rotational flow , organics ,suspended materials and colloid in the water  combine with flocculating agent resulting in larger flocs .

2. Those produced flocs together with water go into the sedimentation tank and settle down to the bottom

 with the action of gravity and inclined tube .

3. Then water is decanted from the sedimentation tank to the filtering tank where smaller flocs are traped

over the surface of the filtering layer of quartz sand while clean water go through the layer and go into the

clean water tank being ready for use.

II  Features

1 .Short construction period with equipment manufacturing and civil construction being

performed simultaneously. It can be even shortened by half time compared with civil-work project.

2 .Proactive and flexible system arrangement. Suppose production of water is required to increase,  you can make it by only adding a set of equipment in a related size. This can miss the limitations of using civil-work .

3 . The system  adopts commonlyused rotational flowreacting which features simple structure and provides

high efficiency in producing large flocs(alumen ustum). It can even achieve a level two times higher than normal vertical flow reacting. Consequently ,rotational flow is very workable process prior to sedimentation .

4 . Sedimentation of the system occupies  larger  area than conventional vertical flow sedimentation and thus

displays a high efficiency than vertical flow sedimentation equipment.

5 . Main equipment is made of steel with corrosion resistant and includes no moving part.

The life time of the equipment can last up to 15 years.

6 . The integrated structure of the system requires 50% smaller footprint than civil water filtering plant(Civil

gravity sedimentation tank + civil valveless siphon filter tank) . Besides, it requires water for backwash at

amount 30% less than civil plant due to it’s higher efficiency in precipitation and no need for consumption of

water from clean water tank.
